Erweiterungen & Features Entdecken Sie unsere smarten Add-Ons für maximale Effizienz

Inspektionszone

Die Kontrollstrecke dient der optischen Prüfung der bearbeiteten Glasscheiben.

• Variable Fördergeschwindigkeit bis zu 30 m/min
• Softwaretechnische Verkettung der Transporttische mit nachfolgenden Anlagen ermöglicht den automatischen Scheibentransport
• Indirekte LED-Beleuchtung hinter der Glasscheibe sorgt für eine arbeitsfreundliche und ermüdungsfreie visuelle Qualitätskontrolle

Plausibilitäts-Check

Im Durchlaufprozess werden die Abmessungen der Glasscheiben punktuell mit einer linearen Vermessungsachse überprüft.
Die ermittelten Werte werden anschließend mit den hinterlegten DXF-Daten abgeglichen – sowohl bei Rechtecken als auch bei Sonderformen.

Bei Abweichungen wird der Weitertransport automatisch gestoppt und eine Meldung im System ausgegeben.

Automatische Entfernung der Ausschnitte

Ausschnitte mit Brechlaschen werden mithilfe von Vakuumsaugern durch einen KUKA-Roboter aufgenommen und an einer definierten Ablageposition abgelegt.

• Min. Größe Ausschnitte: 100 mm x 150 mm
• Max. Größe Ausschnitte : 1000 mm x 1500 mm
• Max. Manipulationsgewicht: 40 kg / Ausschnitt

Zusätzliches Bedienterminal

Das zusätzliche Bedienterminal im Einlaufbereich ist eine exakte Spiegelung des Hauptterminals und steigert die Wirtschaftlichkeit der Anlage durch verkürzte Arbeitswege und vereinfachte Bedienung.

Alle relevanten Informationen – wie Auftragsverwaltung, Werkzeug- und Anlagenparameter – können eingesehen und bei Bedarf angepasst werden.

Sicherheitsrelevante Funktionen, wie die Quittierung eines Sicherheitsbereichs, der Handbetrieb oder der Start des Automatikbetriebs, sind ausschließlich vom Hauptterminal aus möglich.

SWR300 - Wasseraufbereitung

Die SWR300 sorgt für einen sauberen, stabilen und langlebigen Wasserkreislauf in allen systron Bearbeitungsanlagen.
Mit Lamellenklärer, Flockungsmittel-Dosierung und automatischer Sedimententsorgung filtriert das System Schneidsand, Glasstaub und PVB zuverlässig aus dem Prozesswasser – bei minimalem Wartungsaufwand und maximaler Betriebssicherheit.

Zu den Details…

Option: Helix-Bohrungen

Diese Option ermöglicht das Bohren präziser, runder Öffnungen in Glasstärken von 4 bis 19 mm im Helix-Verfahren. Ab Ø 7 mm stehen geeignete Sonderwerkzeuge zur Verfügung, ab Ø 10 mm können handelsübliche Standardwerkzeuge eingesetzt werden. Bei Bedarf lassen sich Schutzsenkungen direkt im selben Arbeitsgang ausführen.

Software-Option: Schwesternwerkzeuge

Die Option Schwesternwerkzeuge ermöglicht die Definition mehrerer Werkzeughalter mit identischer Bestückung. Sobald die voreingestellte Laufzeit eines Werkzeugs erreicht ist, wechselt das System automatisch auf das nächste verfügbare Schwesternwerkzeug.

Diese Funktion erhöht die Prozesssicherheit, verbessert die Bedienfreundlichkeit, steigert den Automatisierungsgrad und unterstützt den bedienerlosen Betrieb.

Software-Option: DXF-Import Tool

Das DXF-Import Tool ermöglicht den automatischen Import von DXF-Zeichnungen über einen Barcodescanner. Die Dateien basieren auf dem vordefinierten Layer-Standard der systron Schnittstellendefinition und enthalten alle relevanten Informationen wie Bearbeitungstypen, Einfädelbögen, Brechlaschen, Winkel, Ecken und technische Restriktionen.

Die Schnittstelle dient gleichzeitig als Anbindung an das ERP-System des Kunden, z. B. A&W, Fenevision, Lisec, Optima, Hanic und weitere Systeme. Damit können DXF-Daten direkt aus dem Kundensystem an die Maschinensteuerung übergeben werden (AutoCAD-Versionen ab 2000).

Software-Option: Statistik

Mit der Statistik-Option werden Produktionsdaten automatisch erfasst, ausgewertet und übersichtlich im Dashboard dargestellt. Die Software analysiert definierte Zeiträume und gruppiert die Ergebnisse nach Glasdicken und Prozessparametern.

Das Dashboard zeigt unter anderem:

• Produzierte Fläche

• Schleifmeter gesamt sowie getrennt nach Grob-, Fein- und Polierschritt

• Anzahl produzierter Einheiten

• Zeitliche Zuordnung der Produktionsdaten

Die Installation erfolgt direkt auf dem Steuerungsrechner. Der Zugriff auf das interaktive Dashboard ist jederzeit bequem über den Webbrowser möglich.

Software-Option: Remote-CAD

Remote-CAD ermöglicht einen durchgängigen Datenaustausch zwischen Büro und Maschine – beide arbeiten in derselben Softwareumgebung. Im Büro können Zeichnungen und Bearbeitungen erstellt werden; gleichzeitig überprüft die Software automatisch, ob die Scheibe produzierbar ist, alle Werkzeuge verfügbar sind und sämtliche Parameter für eine fehlerfreie Bearbeitung erfüllt werden.

Über einen Update-Button werden CAD-ZIP-Dateien synchronisiert, in CADXML konvertiert und direkt an die Maschine übertragen. Dort führen automatische Sicherheitsprüfungen eine Validierung aller Daten durch und gewährleisten eine sichere Verarbeitung – ein entscheidender Schritt hin zur vollautomatisierten Fertigung.

Software-Option: DXF-Creator

Der DXF-Creator ermöglicht den schnellen Import aller relevanten Glasinformationen – wie Breite, Höhe, Dicke, Abtrag, Bearbeitungslayer und Bestellnummer – direkt über eine .csv-Datei. Diese Option ist ausschließlich für rechteckige Gläser mit scharfen Ecken geeignet; Sonderformen oder runde Ecken müssen weiterhin über das DXF-Importwerkzeug an der Maschine oder im Büro erstellt werden.

Nach dem Import generiert die Software automatisch die zugehörigen .dwg-Dateien und übergibt sie an die Auftragsverwaltung. Diese können anschließend am Bedienfeld erzeugt oder bei Bedarf weiterbearbeitet werden.

Minimallänge 350 mm – Manuelles Laden

Diese Softwareoption ermöglicht die Bearbeitung kleinerer Gläser im manuellen Modus und reduziert die minimale Glaslänge auf 350 mm (die automatische Beschickung bleibt weiterhin bei mindestens 600 mm).

Bei kleinen Formaten wird nur ein Sauger eingesetzt. Daher muss die Bearbeitungskraft auf dessen Haltekraft abgestimmt werden. Zudem ist die minimale Glashöhe durch die verwendeten Sauger (120 / 160 / 200 mm) begrenzt. Die maximal zulässige Haltekraft ist in den jeweiligen systron Anlagenrestriktionen definiert. Für einen sicheren Halt ist der Sauger stets mittig am Glas zu positionieren.

Der Bearbeitungszyklus wird über den Fußschalter gestartet. Diese Option ermöglicht eine flexible Verarbeitung kleiner Glasformate bei manueller Handhabung.

3mm Glasbearbeitung

Diese Option ermöglicht das Schleifen und Polieren von 3 mm dünnen, rechteckigen Gläsern inklusive abgerundeter Ecken. Sie umfasst die komplette softwaretechnische Umsetzung, die Implementierung, die Inbetriebnahme sowie die abschließende Funktionsprüfung an der Maschine.

Easy Mode – Automatische Glasvermessung & Bearbeitung (Rechteckmodus)

Der Easy Mode ermöglicht die automatische Vermessung und Bearbeitung rechteckiger Gläser. Es kann zwischen den Betriebsmodi Säumen, Grobschleifen, Feinschleifen und Polieren gewählt werden. Nach dem Vermessen führt die Anlage alle Arbeitsschritte basierend auf den hinterlegten Rezeptdaten aus.

Diese werden einmalig definiert; Kantenqualität und Abtrag ergeben sich automatisch aus Werkzeugwahl und Parametern. Mehrere Umgänge sind standardmäßig möglich. Die Toleranzen des Zuschnitts bleiben in diesem Modus vollständig bestehen.

L-Glastransportwagen

Der systron L-Glastransportwagen ist die ideale Lösung für den sicheren, schonenden und effizienten innerbetrieblichen Transport sowie die Zwischenlagerung von Glas. Durch die einseitige Bestückung und die 6° Innenneigung bleibt das Glas stabil fixiert – auch bei häufigem Bewegen oder engen Transportwegen.

Technische Daten

• Transportlänge: 2200 mm

• Scheibenhöhe: 1800 mm

• Max. Glasgewicht: 2000 kg

• Neigungswinkel: 6°

• Kompatibel mit dem systron L-Transportsystem dank integrierter Hebelvorrichtung und Anlaufrollen

L-Transportwagen – Basissystem

Das L-Transport-Basissystem ist eine vertikale Fördereinheit zur sicheren und effizienten Handhabung von L-Transportböcken. Geeignete Böcke werden manuell in das Zuführsystem eingehängt und anschließend automatisch zur Entladeposition transportiert.

Für einen sicheren Betrieb sind Lichtschranken im Korridorbetrieb integriert. Diese ermöglichen das Einlagern der Transportböcke auch während der laufenden Produktion. Die Basisstation hat standardmäßig eine Länge von 6250 mm und kann über die Option „L-Transport Basisstation Verlängerung“ modular um jeweils 1 Meter erweitert werden.

Technische Daten

• Max. Glasgröße: 3500 × 2500 mm

• Min. Glasgröße: 600 × 200 mm

• Max. Glasgewicht: 1500 kg pro Glasbock

• Glasstärke: 4–25 mm

L-Transportwagen – Erweiterungsstation

Mit dieser Option kann das bestehende systron L-Transportsystem um eine zusätzliche Station erweitert werden. Die Erweiterung kann sowohl auf der vollen als auch auf der leeren Seite installiert werden und umfasst automatisch die Vergrößerung bzw. Anpassung der Sicherheitszone.

Technische Daten

• Max. Glasgröße: 3500 × 2500 mm

• Min. Glasgröße: 600 × 160 mm

• Max. Glasgewicht: 265 kg (Mass Inertia: 405 kg·m²)

• Glasstärke: analog Hauptanlage

• Glaslaufhöhe: 780 mm (analog Hauptanlage)

• Max. Anzahl Slots: 1 Station (voll oder leer)

Säumanlagen-Option: Upgrade Schleifprozess

Diese Option steht ausschließlich für die systron esX Säum- und Schleifanlage zur Verfügung und erweitert den Schleifprozess um mehrere Schleifdurchgänge und verbessert damit die erreichbare Kantenqualität. Neben einem doppelten Schleifdurchgang mit demselben Werkzeug steht auch ein zweistufiger Prozess zur Verfügung: ein grober Vorschliff mit flachem Werkzeug, gefolgt von einem feinen Nachschliff mit einem V-Werkzeug. Der Materialabtrag wird vollständig über vordefinierte Schleifrezepte gesteuert.

Bericht dazu…

WM-Option: Wasserkreislauf Variante 2

Standardmäßig wird die systron WM Wasch- und Trocknungsanlage für den Betrieb mit einer kundenseitigen Wasseraufbereitung ausgelegt; die Maschine selbst verfügt über keine Osmoseanlage.
Mit der Wasserkreislauf Variante 2 kann anstelle der externen Aufbereitung ein integriertes System mit Beutelfiltern gewählt werden.

Variante 1:

WM-Option: Leitwertregelung

Diese Option steht ausschließlich für die systron WM Wasch- und Trocknungsanlage zur Verfügung. Sie umfasst die kontinuierliche Leitwertmessung und -anzeige sowie eine automatische Regelung des Wasserleitwerts auf einen einstellbaren Sollwert.

Überschreitet der gemessene Leitwert den festgelegten Grenzwert, wird automatisch Frischwasser eingepumpt, bis der Wert wieder im Sollbereich liegt. Überschüssiges Schmutzwasser wird dabei über einen Überlauf aus der Maschine abgeführt.

Die Leitwertregelung gewährleistet eine konstant hohe Wasserqualität und unterstützt sowohl die Prozessstabilität als auch die Langlebigkeit der gesamten Anlage.

WM-Option: Leitwertmessung und Anzeige

Diese Option steht ausschließlich für die systron WM Wasch- und Trocknungsanlage zur Verfügung. Ein Leitwert-Sensor in der Maschinenwanne misst kontinuierlich den Leitwert des Wassers. Die erfassten Werte werden direkt am Bedienpanel angezeigt und ermöglichen eine jederzeit zuverlässige Überwachung der Wasserqualität.

systron Kipptisch

Der Kipptisch verbindet horizontale und vertikale Transportsysteme in kompakter, robuster Bauweise und eignet sich ideal als Schnittstelle in modernen Flachglaslinien. Der Servoantrieb sorgt für präzises Positionieren der Glasscheiben, während die variable Geschwindigkeitssteuerung sanftes Anfahren, schnelles Kippen und kontrolliertes Abbremsen ermöglicht.

Technische Daten

• Max. Glasgröße: 6000 × 3300 mm

• Min. Glasgröße: 350 × 200 mm

• Max. Glasgewicht: 200 kg/m²

• Glasstärke: 4–20 mm

• Glaslaufhöhe: horizontal 910 ± 25 mm / vertikal 780 ± 25 mm

• Glasneigung: 6°

systron Dreh-Shuttle

Das Dreh-Shuttle ist ein vertikales Shuttle mit integrierter 180°-Drehfunktion und ermöglicht die Manipulation von bis zu drei Glasscheiben gleichzeitig. Dank der robusten Bauweise kann das Drehen während des Transports in kurzer Durchlaufzeit erfolgen und steigert so die Effizienz der Glaslinie.

Technische Daten

• Max. Glasgröße: 6000 × 3300 mm (Dreh-Shuttle 6033)

• Min. Glasgröße: 350 × 200 mm

• Max. Glasgewicht: 200 kg/m²

• Glasstärke: 4–19 mm

• Glasneigung: 6°

• Max. Vorschub: 36 m/min

• Max. Transportgeschwindigkeit: 30 m/min

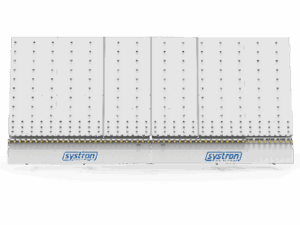

systron Liniendurchgang

Der systron Liniendurchgang kombiniert den systron TRANSPORT, der je nach Anforderung mit Riemen oder Rollen ausgestattet werden kann, mit dem systron PASSAGE, das ein kontrolliertes und zuverlässiges Passieren von Transportstrecken innerhalb der Linie ermöglicht. Die modulare Ausführung sorgt für hohe Flexibilität und eine schnelle Integration in bestehende Anlagen.

Highlights

• Modulare Bauweise für maximale Flexibilität

• Schnelle und unkomplizierte Installation

systron Luftkissentisch

Der systron Luftkissentisch ist ein horizontaler Glastransport- und Manipulationstisch, der durch seine stabile Bauweise und die gleichmäßige Luftverteilung eine schonende Handhabung des Glases ermöglicht.

Highlights

• Anpassbare Luftmenge über Frequenzumrichter

• Hohe Flexibilität durch zonenweise Steuerung

systron Riementransporttisch

Der mit einem Riemenförderer ausgestattete Transporttisch eignet sich sowohl für das manuelle Be- und Entladen als auch für den automatisierten Übertransport. Frequenzumrichtergeregelte Motoren ermöglichen eine variable Fördergeschwindigkeit von bis zu 30 m/min. Durch die softwaretechnische Verkettung mit vor- und nachgelagerten Anlagen wird ein durchgängiger, automatischer Scheibentransport sichergestellt.
